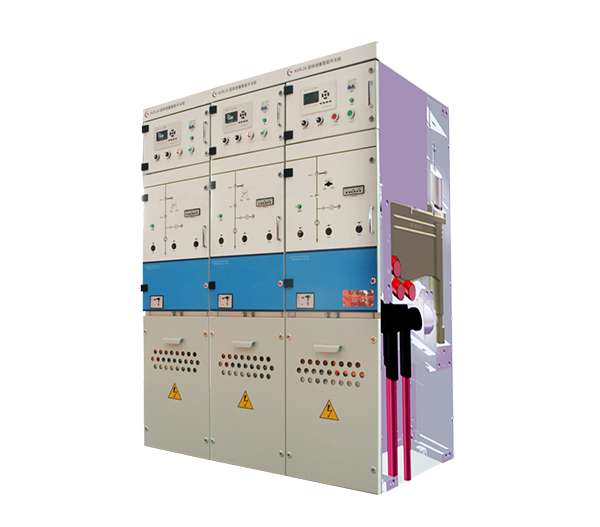

项目名称：AVR-12\AVR-24\AVR-40.5系列固体绝缘环网柜

发布日期：2018-12-20

简述：

立即咨询

2. AVR系列智能固体紧凑型环网柜

2.1. 产品概述

AVR系列智能紧凑固体绝缘开关设备是本公司根据智能电网发展需求，采用“智能、节能、环保、免维”的设计理念，研制生产的拥有自主知识产权、国内首创的智能永磁真空开关设备，其集测量、控制、保护、通讯等功能于一体，智能化程度高。本系列产品适用于12kV、24kV、40.5kV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程，是保证电网安全、可靠、经济、高效运行的首选设备。

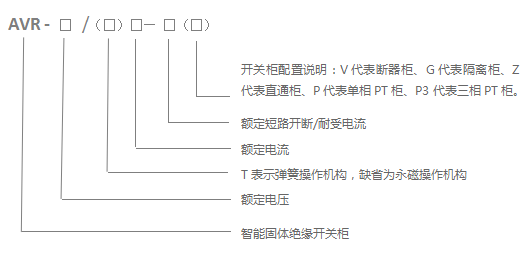

2.2. 型号说明

例：型号为AVR-12/1250-25（3V2G1Z1P）开关设备，“3V2G1Z1P”中的“3V”表示开关设备有3个带“断路器”间隔，“2G”表示开关设备带有2个“隔离/接地刀闸”间隔，“1Z”表示开关设备带有1个“直通”间隔，“1P”表示带有1个单相PT柜。

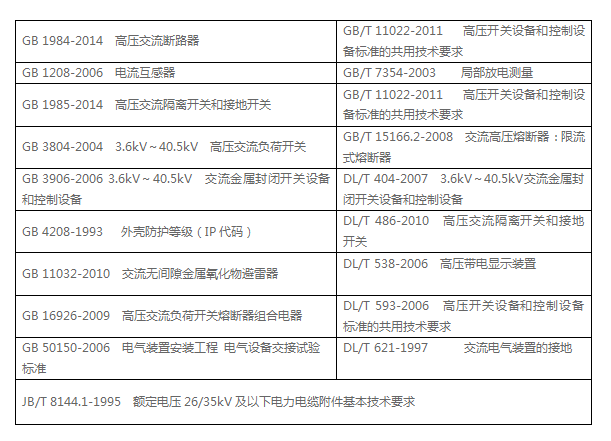

2.3. 符合标准

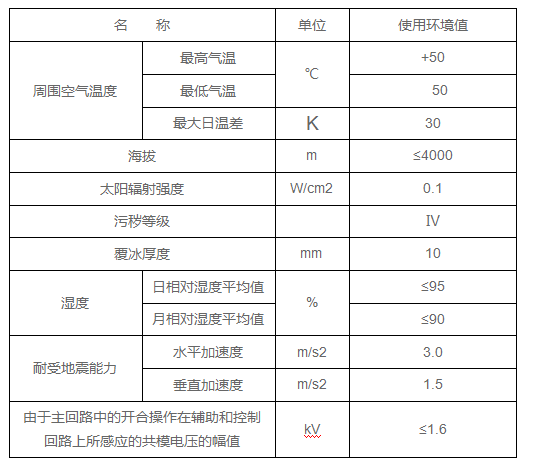

2.4. 使用环境

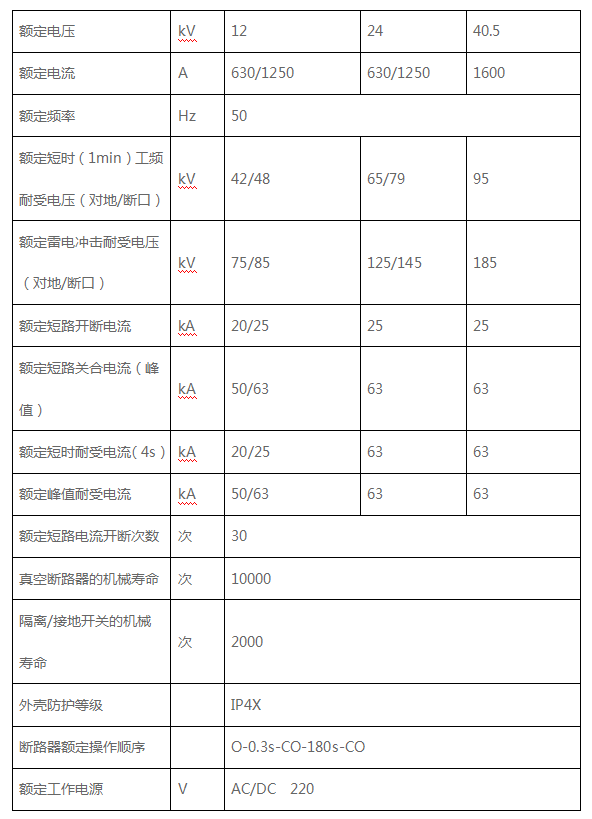

2.5. 主要技术参数

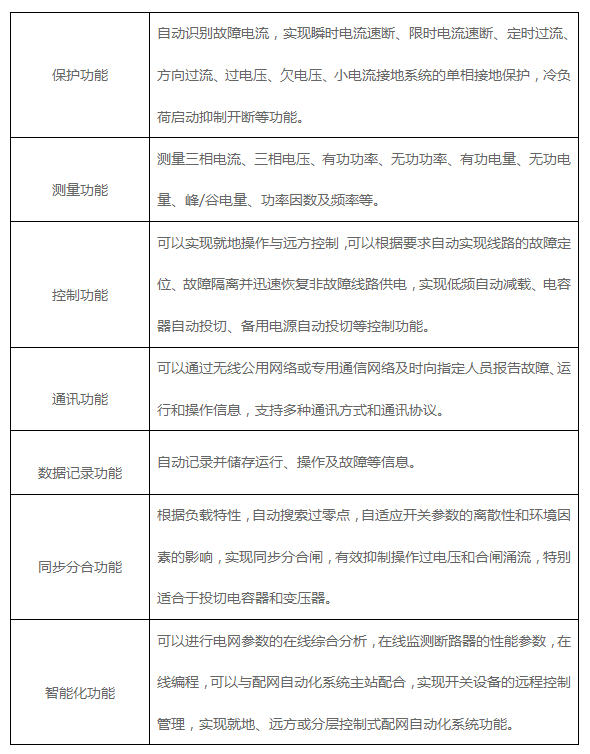

2.6. 主要功能

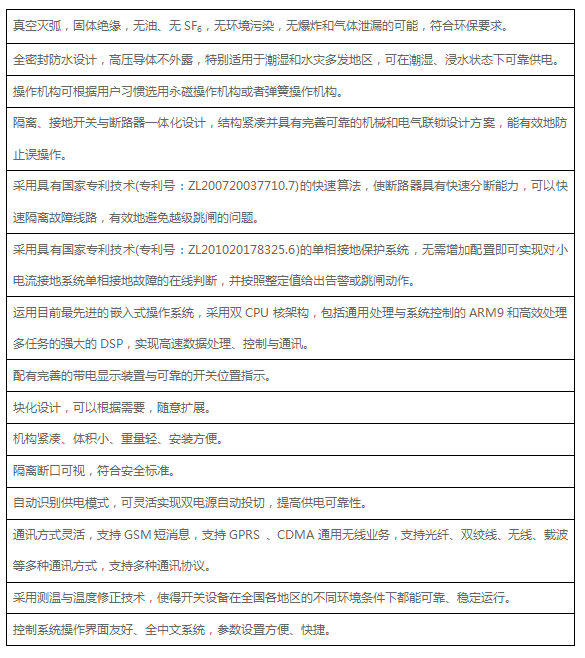

2.7. 主要特点

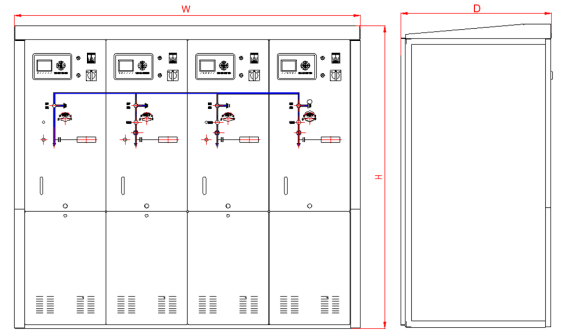

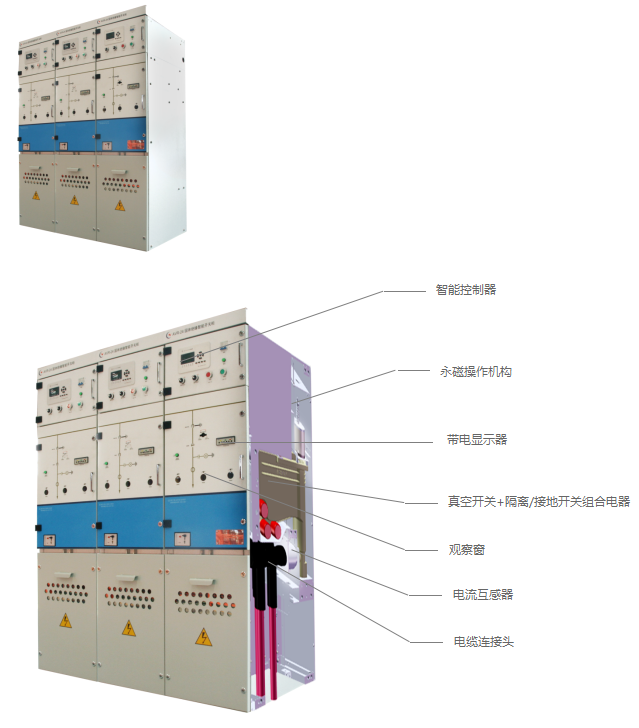

2.8. 外形图及结构组成

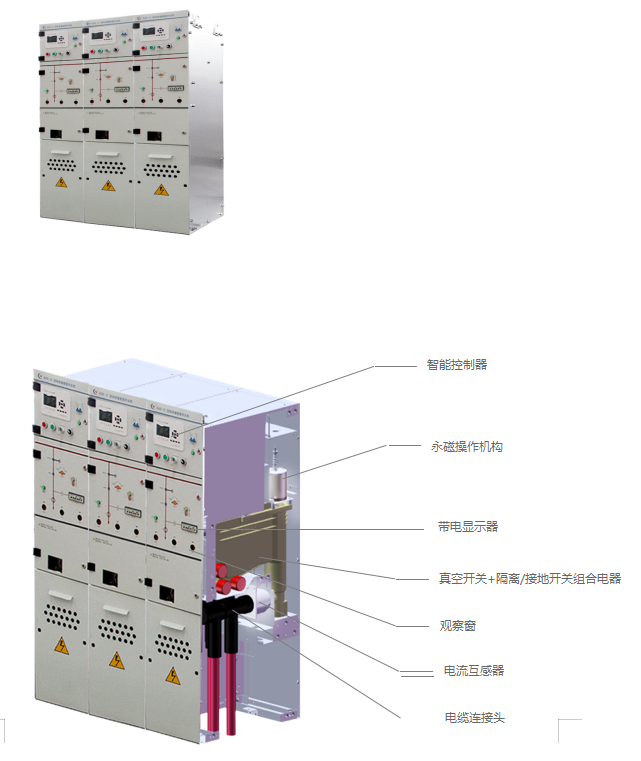

2.8.1. 12kV

2.8.2. 24kV

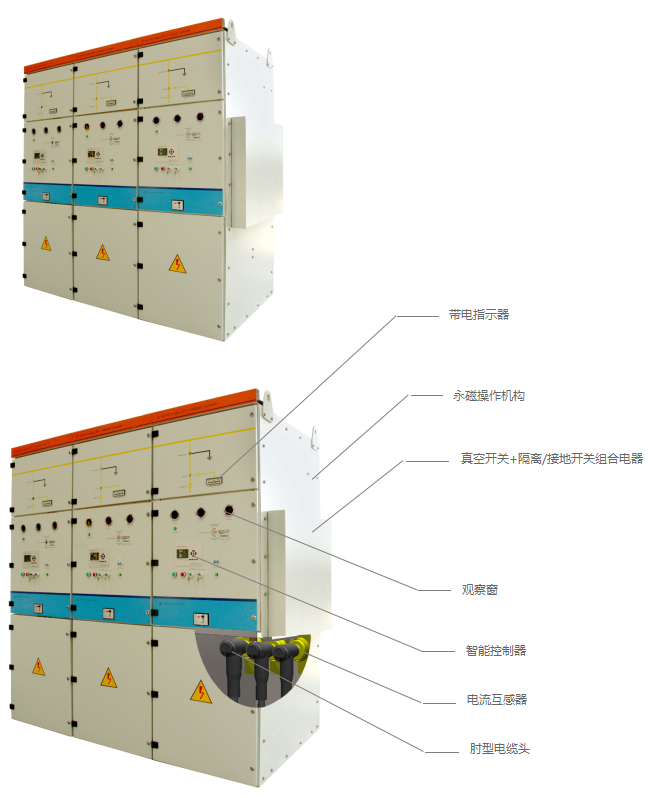

2.8.3. 40.5kV

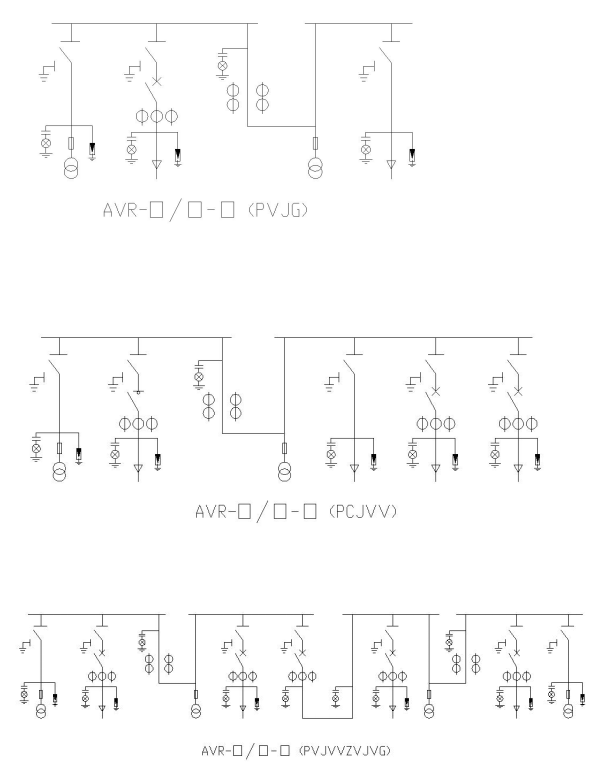

2.9. 一次系统接线方案图

2.10. 安装尺寸

2.10.1. 12kV

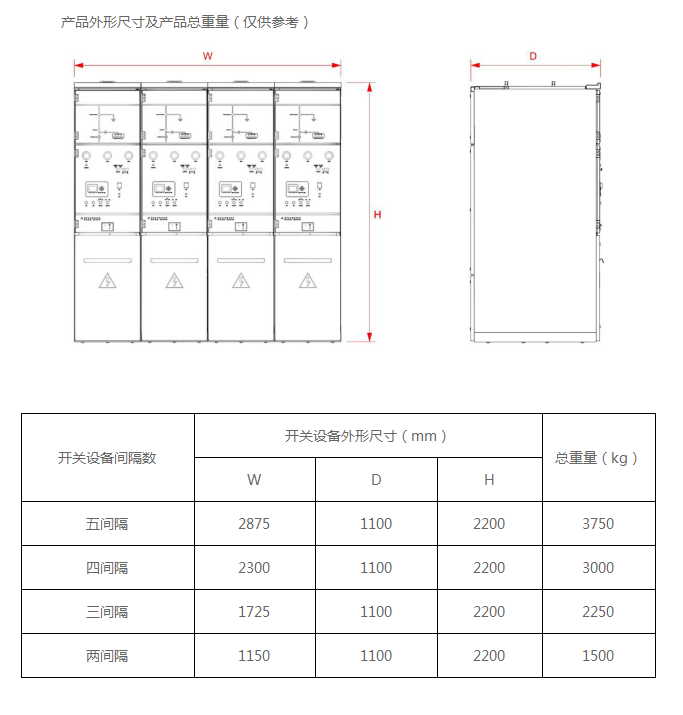

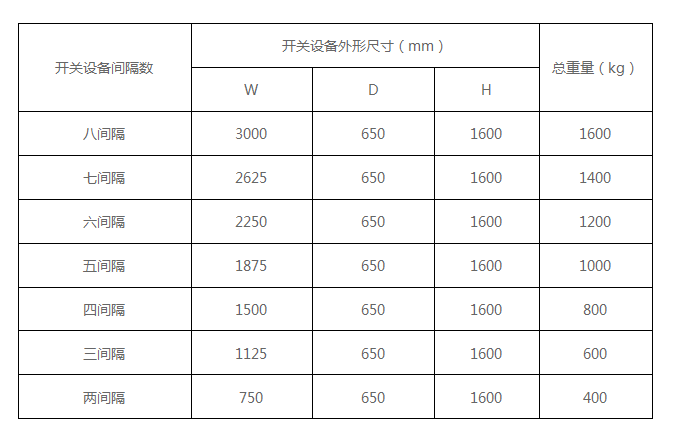

产品外形尺寸及产品总重量（仅供参考）

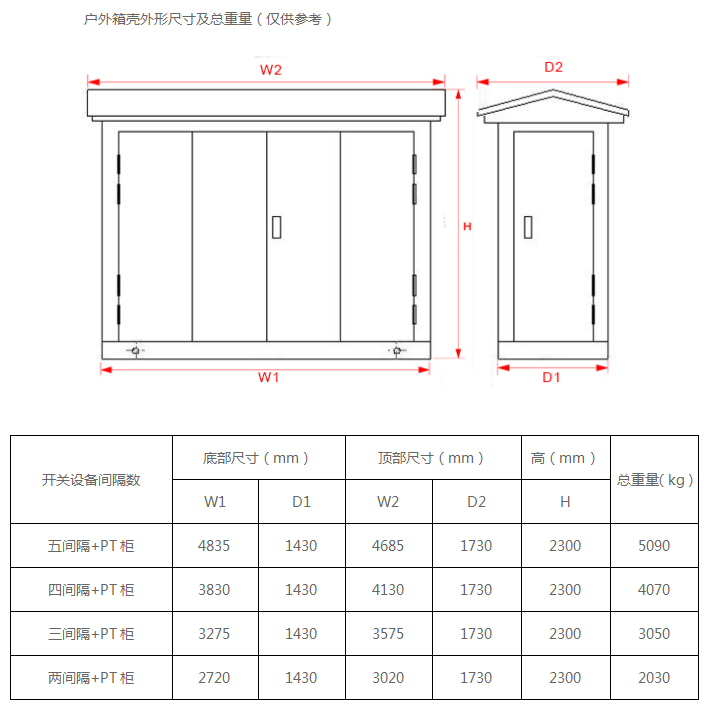

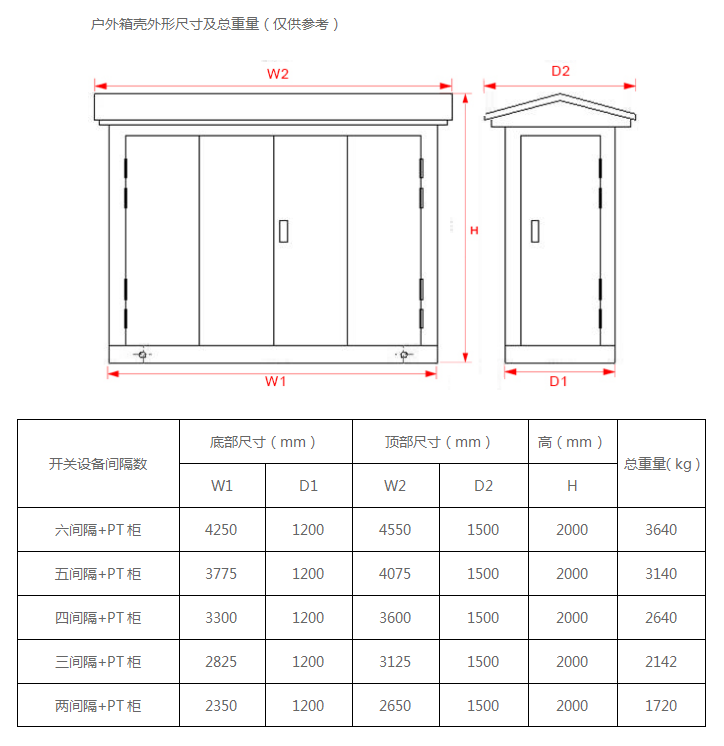

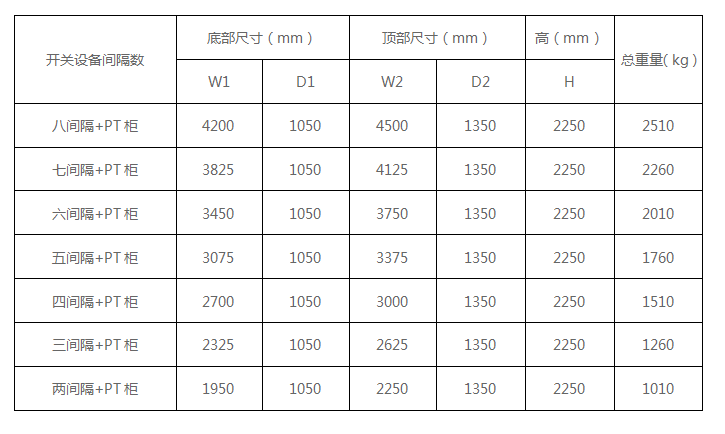

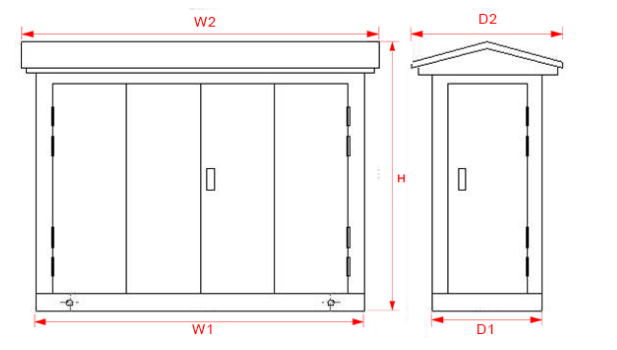

户外箱壳外形尺寸及总重量（仅供参考）

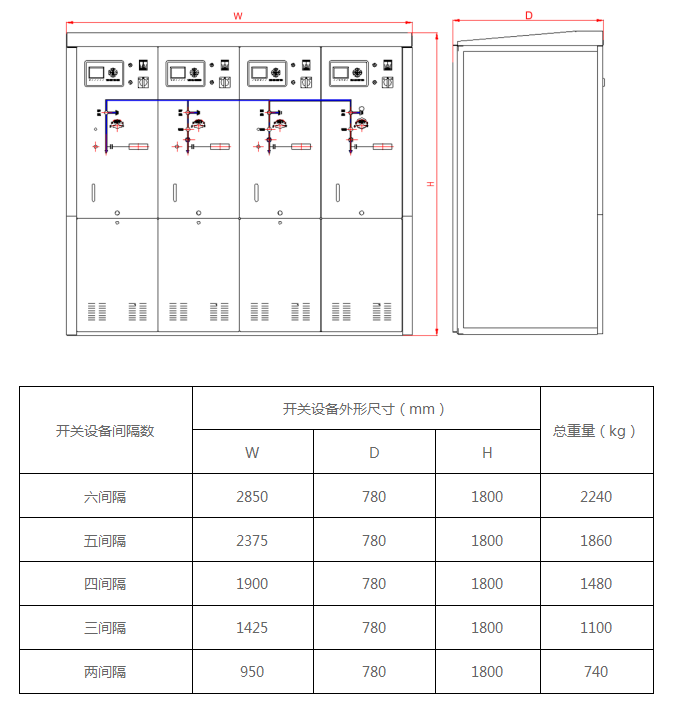

2.10.2. 24kV

2.10.3. 40.5kV
