AB-3S-12/y.F3系列永磁真空备自投开关组成及功能实现
我公司生产的AB-3S-12/y.F3系列永磁真空备自投开关及AVR-12系列永磁真空固体绝缘环网柜(含备自投双电源功能),从2005年投入市场以来,已先后在贵州的安顺、平坝、金沙、六盘水、黔东南、贵阳等地的大量煤矿企业中使用,在新疆、青海、东北、深圳、安徽等众多城市电网中普遍应用,八年来数千套该型号产品运行可靠,深得广大重点用户喜爱。
AB-3S-12/y.F3系列永磁真空备自投开关,备自投功能的实现模式如下:
1、 备自投的硬件组成:

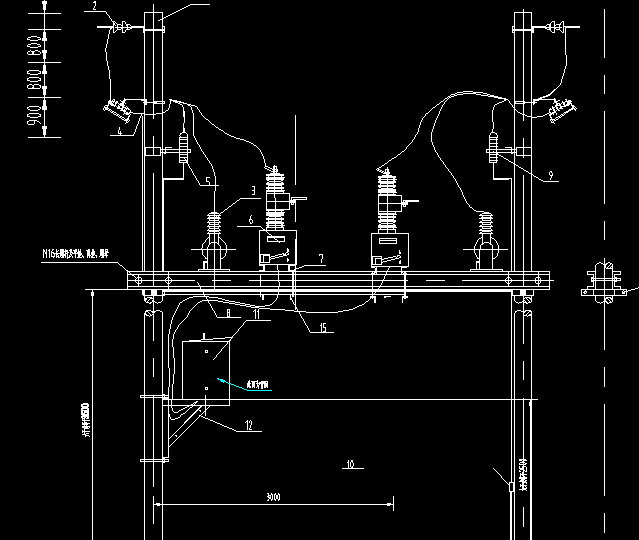

1台控制箱(含备自投程序控制器及相关的保护功能)+2台10千伏开关本体和2台PT+相关联络电缆
2、A、B两路10千伏电源分别通过架空线路接至2台10千伏断路器本体进线端,出线端并联后接至10千伏变压器进线(单台变压器方案)。双台变压器方案的两台本体开关出线直接接对应变压器。
3、控制箱通过联络电缆分别与2台本体及2台线路PT相连,通过检测2台PT的带电情况,按照备自投功能的设定来决定2台本体的分合闸。
4、 控制箱的电源由PT电源提供,无需外接工作电源。
5、备自投功能:
当主供断路器有电,由主供断路器供电;
当主供断路器失电,备供断路器有电,控制器自动的将主供断路器分闸,备供断路器合闸,由备供断路器供电(切换时间大约3s,可以设定);
如果主供再次来电,控制器自动的将备供断路器分闸,主供断路器合闸,由主供供电。
主供、备供断路器的合闸回路相互闭锁,确保任何时候只有一台断路器处于合闸位置。
当主备供电源都失电时,主备供开关可能都处在分闸位置,或者保持失电前的状态。
同时控制箱上还有手动与自动的切换开关,自动模式下手动操作开关无效,如果置于应急模式或手动模式则备自投功能无效(合闸闭锁功能仍在)确保备自投功能可靠工作。
如果主供开关保护分闸,则备自投功能自动闭锁,需要延时或者人工解锁,才能再次投入备自投功能。
当主供失电,备供自动合闸后,如果人为手动将备供分闸,这时备自投功能失效,开关不会自动合闸,只有复位控制器后并重新投入备自投功能后,备自投功能才会生效。
通过以上的介绍,可知AB-3S-12/y.F3系列永磁真空备自投开关及AVR-12系列永磁真空固体绝缘环网柜(含备自投双电源功能),可以确保供电的可靠性,不会误动,是重要场合保供电的首选
设备。
